SQUADRE CON PULSANTI ESTERNI



MONTICELLI

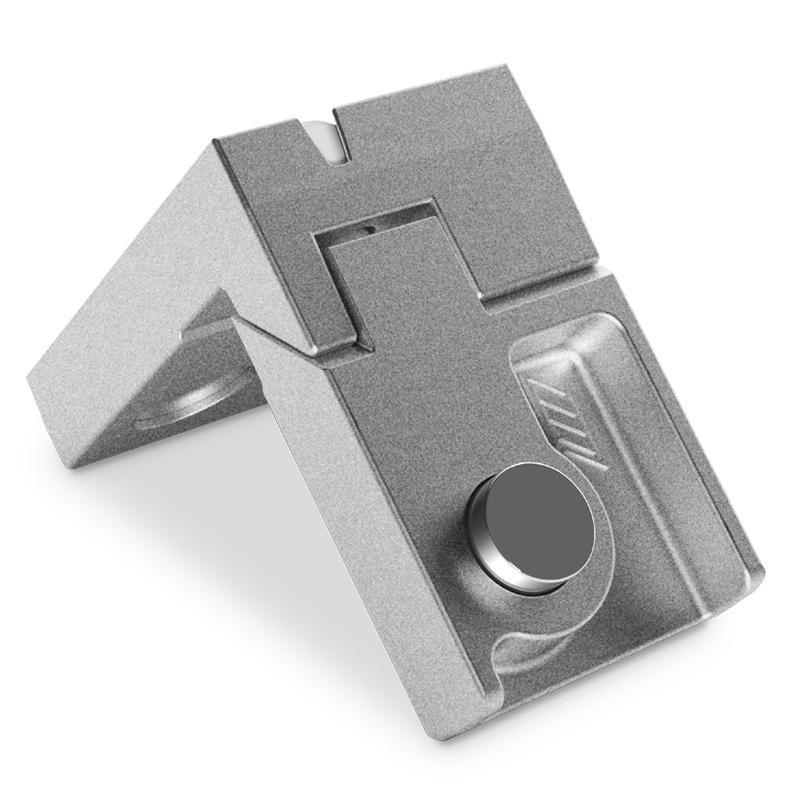

Squadra di giunzione angolare in alluminio pressofuso, con pulsanti di ancoraggio a scatto rivolti all’esterno e vite di serraggio su corpo squadra filattata.

Attrezzatura di serraggio richiesta: chiave esagonale.


GUIDA ALLA CONSULTAZIONE

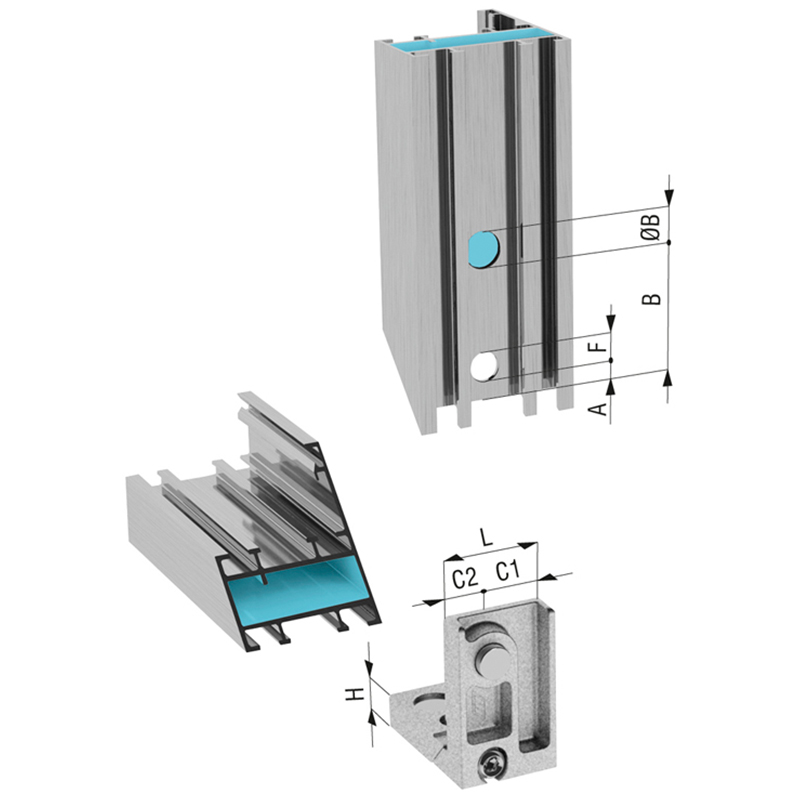

ART N. L H CARATTERISTICHE
0800/25040,809,90 Ø10,5 Disegno Tecnico
0803DX/25037,1010,00 Ø10,5
0803SX/25037,1010,00 Ø10,5 Disegno Tecnico
0805DX.10/8/25029,809,80 Ø8
0805DX/25029,809,80 Ø10
0805SX.10/8/25029,809,80 Ø8
0805SX/25029,809,80 Ø10
0808DX.10/8/25034,5010,00 Ø8
0808SX.10/8/25034,5010,00 Ø8
0815DX/25039,0023,80 Ø10,5
0815SX/25039,0023,80 Ø10,5 Disegno Tecnico
