SQUADRE PER PROFILI IN PVC

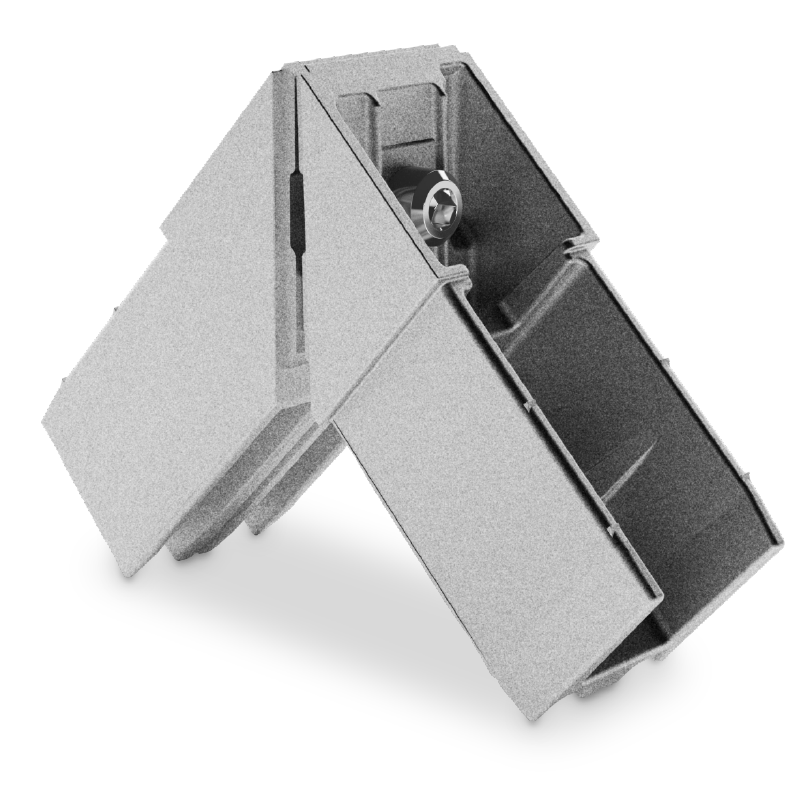

ORTLES

Sistema innovativo per porte, persiane e finestre di grande dimensione in PVC. L'unica squadra in alluminio che rende stabili gli infissi in PVC. Fissaggio a saldatura eseguita. Brevettata.

Esperienza, tecnologia, competenza ed idee sono sempre state concentrate su di un unico prodotto, ed è per questo che Monticelli è sinonimo di squadrette innovative e di qualità. Proseguendo su questa filosofia l’azienda ha sviluppato una nuova giunzione d’angolo della serie Ortles. Ortles è la prima squadra in alluminio che rende stabili i profili in PVC, è l’unica che ha l’effetto di serraggio congiungendo i profili metallici interni dopo la tradizionale saldatura della plastica. Nata per portoncini e persiane, si adatta anche sulle finestre di notevoli dimensioni.



Inserimento della squadra nei profili metallici



Inserimento dei profili metallici in quelli in PVC



Saldatura tradizionale del profilo in PVC



Inserimento vite nella squadra



Avvitatura di preserraggio fino al punto di arresto.



Ancoraggio dei tubolari sulla squadra tramite viti autofilettanti.



Serraggio squadra rompendo il punto di arresto.



Fine giunzione. Risultato: angolo perfettamente a 90°con la massima stabilità e resistenza meccanica.


Image Block
Image Block
Image Block
Image Block
Image Block
